医用画像解析ソフトウェアMISTPILOT

特徴

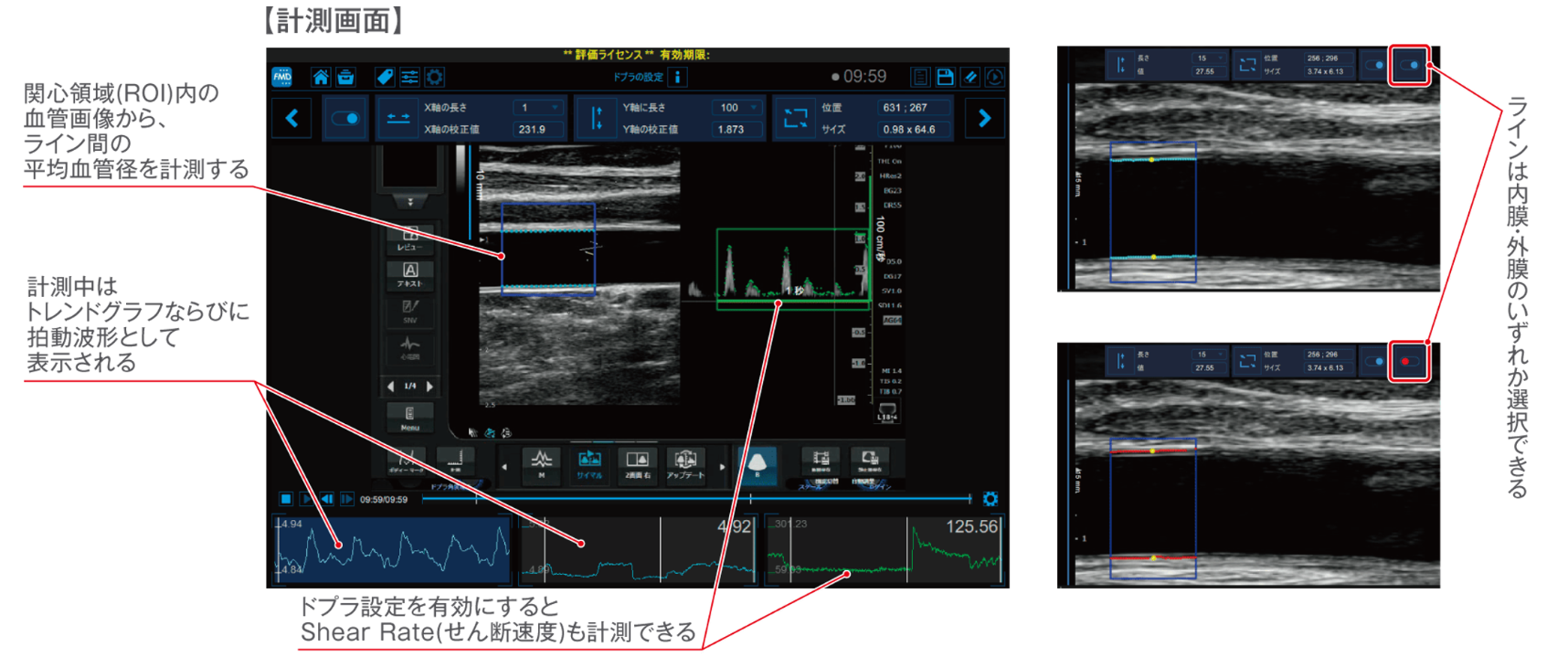

1. 超音波診断装置と接続し、リアルタイムにFMD測定の解析ができます。

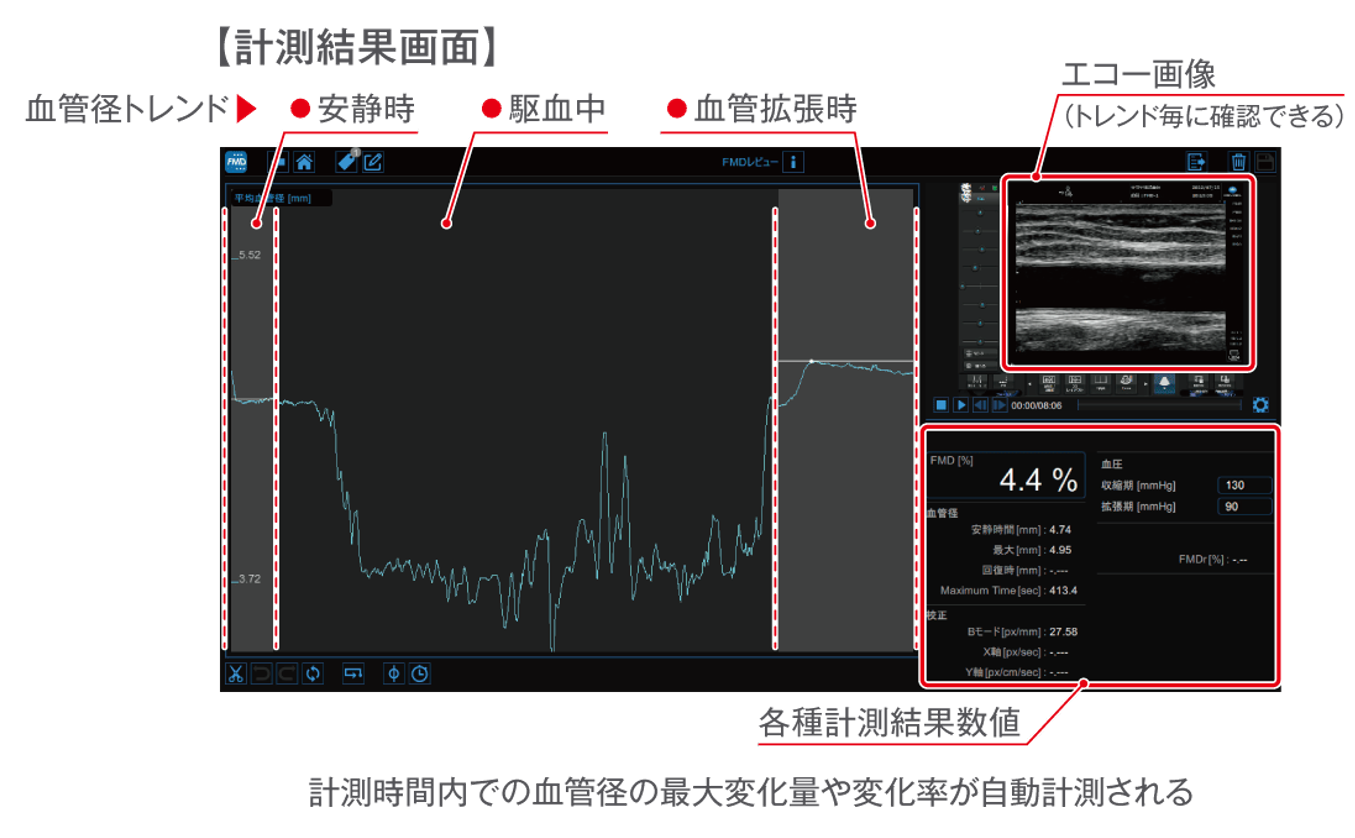

   レビュー画面では、左上から平均血管径チャート、左下にShear Rate(せん断速度)チャート、右上にビデオ画面を表しております。
   右下は結果パネルを表し、下記が表示されます。

   • FMD：血流依存性拡張
   • FMDr：安静時血管径に対する血流依存性拡張
   • 血管径
     安静時間：安静時間における血管の平均値
     最大：血管拡張時間における最大血管径
     回復時：血管拡張時間で利用可能な血管径の最後の30秒の平均
     Maximum Time：計測開始から最大血管径に到達するまでの時間
   • 校正
     Bモード：血管径の校正値
     X軸：ドプラX軸の校正値
     Y軸：ドプラY軸の校正値
   • Shear Rate(せん断速度)
     安静時間：安静時におけるせん断速度値の平均
     最大：血管拡張時間におけるせん断速度値の最大値
     駆血解放面積：安静時のせん断速度値による、血管拡張時間におけるせん断速度の面積
     最大面積：安静時せん断速度値による血管拡張から始まり、最大血管径の時点で終わる期間におけるせん断速度の面積

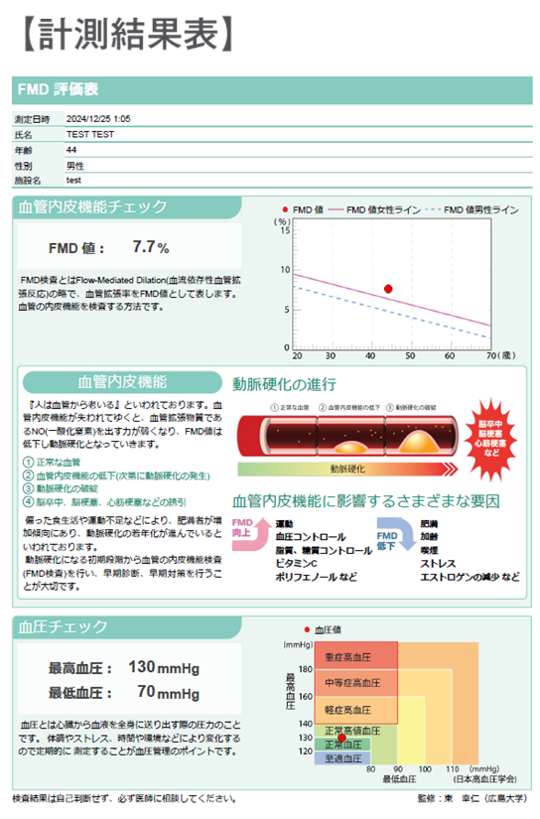

2. 画像とともに解析データに保存できます。

   リアルタイムで計測した画像と解析データは保存され、タイムライン範囲内(最大30分)で、再解析も行えます。
   また、管理モードとして、データは検査・患者・施設・プロトコル・タグと用途に応じ分類できます。

   タイムライン範囲(秒単位)

   	安静時間	駆血時間	血管拡張時間
   FMD	5(※1)-180	0-420	5(※2)-1200
   血管拡張	5(※1)-300	-	5-1500
   ※1　少なくとも20秒の安静時間を推奨します。 ※2　少なくとも120秒の血管拡張時間を推奨します。
